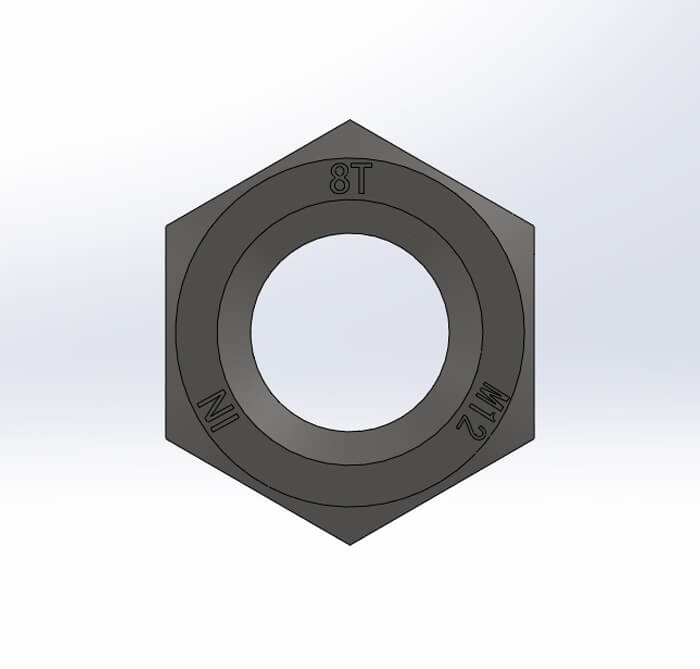

当社のJIS認定工場で製造されJISマークが表示されている製品は、品質管理体制のJIS規格適合性と、強度など品質のJIS規格適合性が保証されています。当社では、六角ナットの８T,10TでJIS認定を得ています。
製品画像をクリックして
3Dで立体的に製品をご確認いただけます
シートベルト、ステアリング、エンジン、マフラー、ドア等あらゆる箇所の部品を製作しております。人命に関わる大事な部品だけに厳しい精度や耐久性が求められます。徹底した品質検査を行い、信頼の製品をご提供できるよう常に準備いたしております。
床下フロア調整用、OAフロアのねじ、レベル出し用ねじ等の建築などの建築・土木用部材の製作も行っています。高い強度と引張力に耐えることができるような製品の取り組みを行っております。
精密機械は精度が強く求められます。様々な用途に合わせた形状から、使用用途に応じた硬さ、材質にいたるまで幅広いご提案が可能です。
ナットの規格品の在庫もしております。JIS規格などの標準規格から特殊な表面処理・形状のものまで様々な取り扱いがございます。単価、ロット数、納期などお気軽にご連絡ください。

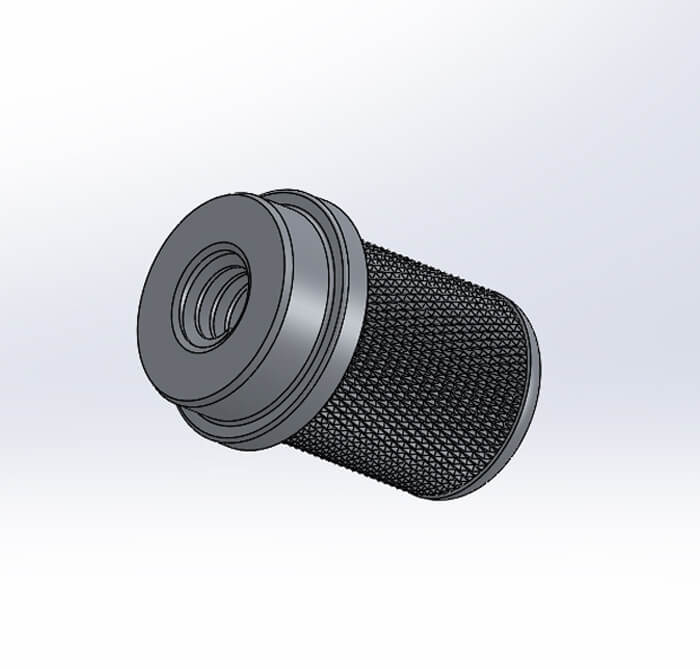

左右にドラッグして製品を確認できます

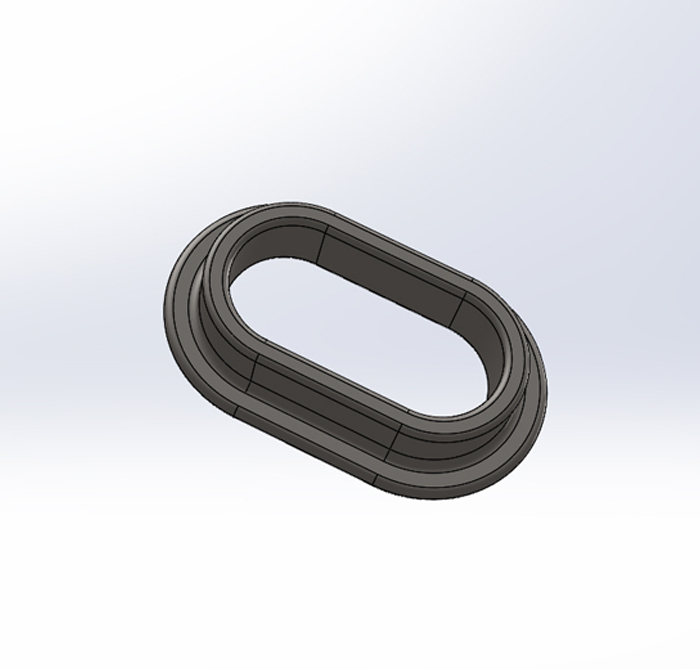

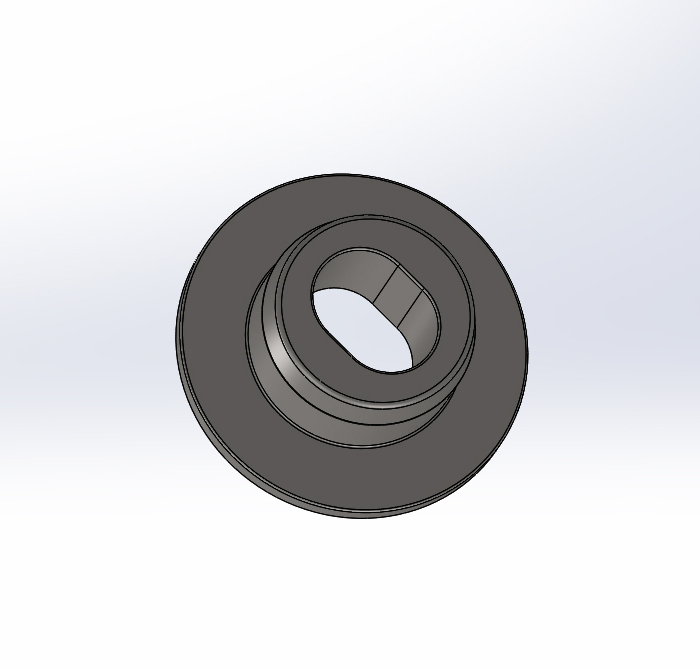

| 品番 | 014011 |
|---|---|
| 業界 | 自動車業界 |
| 用途 | 衝撃吸収ブラケット |
| 材料 | SWCH10R相当材 |
左右にドラッグして製品を確認できます
この表は左右に動かせます

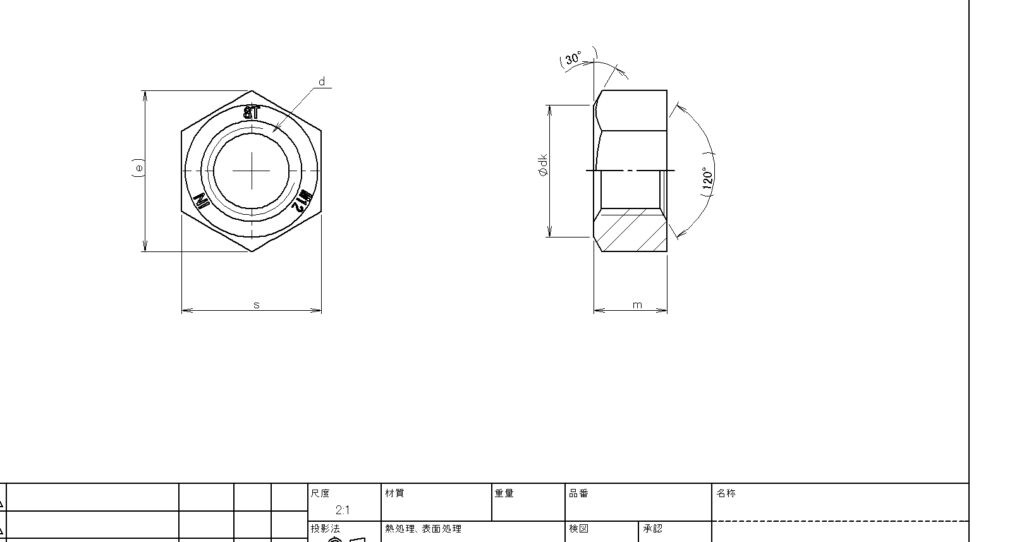

| サイズ | d | m | 許容差 | s | 許容差 | φdk | e | 入数 (小箱×10) | 表面処理 |
|---|---|---|---|---|---|---|---|---|---|
| M8 | M8×1.25 | 6.5 | 0 -0.36 | 13 | 0 -0.25 | (φ12.5) | (15) | 6,000 (600×10) | 三価クロメート/黒染め |
| M10 | M10×1.5 | 8 | 0 -0.36 | 17 | 0 -0.25 | (φ16.5) | (19.6) | 3,000 (300×10) | 三価クロメート/黒染め |
| M12 | M12×1.75 | 10 | 0 -0.36 | 19 | 0 -0.35 | (φ18) | (21.9) | 2,000 (200×10) | 三価クロメート/黒染め |
| M16 | M16×2 | 13 | 0 -0.43 | 24 | 0 -0.35 | (φ23) | (27.7) | 1,000 (100×10) | 三価クロメート/黒染め |
| M20 | M20×2.5 | 16 | 0 -0.43 | 30 | 0 -0.35 | (φ29) | (34.6) | 500 (50×10) | 三価クロメート/黒染め |
| 8T | 熱処理なし |
|---|---|
| 10T | 熱処理あり |
| 鋼種 | SAE1022KM |
